CFRP 板彎曲測試

Standard No. JIS K 7074: 1988

碳纖強化塑膠 (CFRP) 是相對強度極佳的複合材料，這種塑膠很快就應用於航空及航太部門，是減輕機身重量的大功臣，最初僅用於取代一部分金屬材料，不過在最新型的飛機中，複合材料 (主要為 CFRP) 已佔機身重量的 50%。後續的技術發展可望提高生產力並降低成本，預期這種塑膠也將成為車架的主要材料而廣受歡迎。此處使用精密萬能試驗機，對 CFRP 布料進行彎曲測試，以評估材料強度。

量測及治具

在 JIS K7074 規定的彎曲測試中，設定 5 mm 的負荷邊緣半徑和
2 mm 的支架半徑，試樣的標準尺寸規定如下：
長度 = 100 mm ± 1 mm
寬度 = 15 mm ± 0.2 mm
厚度 = 2 mm ± 0.4 mm

使用標準尺寸的試樣進行測試時，支架之間的跨距 (L) 為 80 mm ± 0.2 mm。使用 TRAPEZIUM 軟體，可依施力及試樣尺寸自動計算彎曲應力，並繪製成圖表。彎曲強度及其他特性數值，也可透過一些簡單的操作取得。

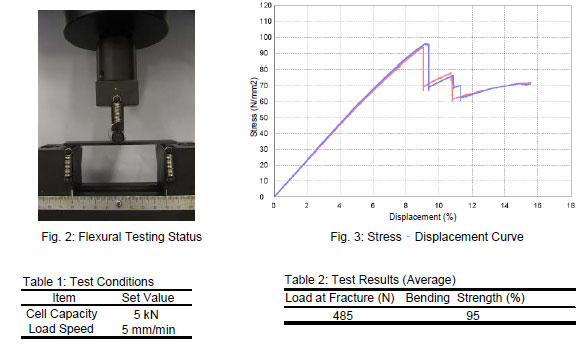

量測結果

CFRP 彎曲測試系統

Tester: AG-Xplus
Load Cell: 5 kN
Test Jig: Three-point bending test jig for plastics
Software: TRAPEZIUM X (Single)

• 採用高精確度荷重元。 (高精確度機型為第 0.5 類；標準精確度機型為第 1 類。)
  荷重元容載 1/1000 至 1/1 的廣泛範圍內，皆可保證準確度，支援高度可靠的測試評估。
• 十字頭速度範圍
  測試範圍可介於 0.0005 mm/min 至 1,500 mm/min 之間。
• 高速採樣
  高速採樣，最快 0.2 msec。可以評估測試力的突然變化，例如脆性材料斷裂時。

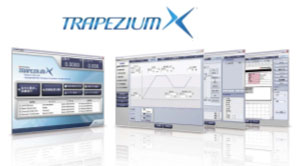

• TRAPEZIUM X 操作軟體
  直觀操作的設計，提供了出色的便利性和使用者友好性。
• 智慧控制器
  可實時確認測試力和位置數據，具飛梭旋鈕可微調夾具的定位。
• 選擇性測試設備
  有眾多的治具可切換使用，進行各種不同的測試。
