塑膠材料在低溫下 (-40 °C) 的拉伸測試

概述

拉伸測試廣泛用於評估塑膠材料，測試結果可做為創新材料開發及品質控制的指標。評估塑膠材料拉伸特性，包括拉伸模量、強度、斷裂應變等項目。此處的資料表中，聚丙烯 (polypropylene, PP)、聚氯乙烯 (polyvinyl chloride, PVC) 試樣 (啞鈴形及切割型) 的拉伸模量，是依據伸長計在 -40 °C 低溫測得的位移數據計算。此外，也評估各種塑膠材料的強度及斷裂應變。

量測及治具

要得知樣品的拉伸模量，必須使用可精準量測樣品微小變形的伸長計。十字頭移動距離的量測，不僅要考量樣品變形的誤差，也要考量荷重元及測試治具變形的誤差。如果變形區域極小，誤差比例相對就更顯著，取得的數據就不適合用於拉伸模量計算。在此情況下，使用的伸縮計必須能夠以至少 ±1% 的準確度量測標距變化。使用 50 mm 標距量測彈性模量，準確度相當於 ±1 μm。本測試使用的一鍵式接觸型伸縮計，即使在 -40 °C 低溫環境也能運作。

量測結果

測試結果中，標示「RT」的樣品為室溫下量測，標示「-40」的樣品為 -40 °C下量測。所有樣品皆以 1 mm/min 最高 2% 的測試速度進行量測，接著以 50 mm/min 的測試速度進行。在室溫下的量測，由於超過伸長計的量測範圍，因此在 2% 的位置時移除伸縮計。

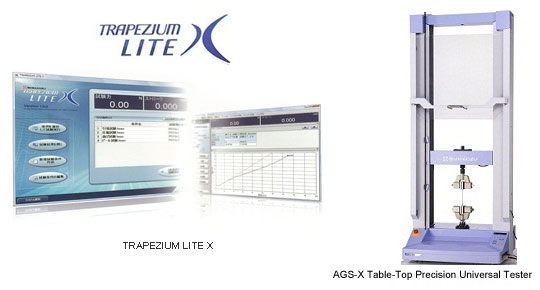

塑膠材料恒溫拉伸試驗系統

• 採用高精確度荷重元。 (高精確度機型為第 0.5 類；標準精確度機型為第 1 類。)
  荷重元容載 1/500 至 1/1 的廣泛範圍內，皆可保證準確度，支援高度可靠的測試評估。
• 十字頭速度範圍
  測試範圍可介於 0.001 mm/min 至 1,000 mm/min 之間。
• 高速採樣
  高速採樣，最快 1 msec。
• TRAPEZIUMX LITE X 操作軟體
  這是一款簡易而高度有效的軟體。
• 旋桿控制器 (選配)
  可手持控制十字頭位置，以飛梭旋鈕進行位置微調。
• 選擇性測試設備
  有眾多的治具可切換使用，進行各種不同的測試。
