金屬拉伸試驗規範ISO6892的應對事項

收藏

以AGX-V / UH-X與自動延伸計AEH3-HR來實現高精度的應變控制。

金屬拉伸試驗有著JISZ2241、ISO6892、ASTME8/8M等規範。其中ISO6892於2009年追加了應變控制試驗法，之後更於2016年的改訂中將其規範條文更加明確化。

金屬拉伸用自動延伸計AEH3-HR

test_app_img01

主要規格

  • 型號：AEH3-HR
  • 標點距離：20~203.2 mm (厚板用) / 20~80 mm (薄板用)
  • 測量範圍：標點距離的60% (最大100 mm)
  • 測量精度：ISO・JIS 1級
         測量範圍0.3 mm以下：±3 µm
         測量範圍大於0.3 mm：指示值±1.0%
  • 顯示解析度：0.02 µm (舊型為0.1 µm)
  • 使用温度範圍：5~40℃

 (JIS/ISO 標準精度保證範圍18～28℃ ±1℃變動)

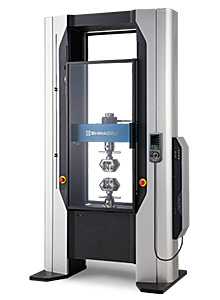

  • test_app_img02

    精密萬能試驗機
    Autograph AGX-V

  • [自動延伸計AEH3-HR]
    ⇒採用高解析度 (0.02 µm)
     感應器

    [AG-Xplus / UH-X]
    ⇒以AutoTurning功能進行
     高精度應變控制！

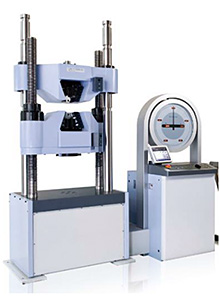

  • test_app_img03

    油壓萬能試驗機
    UH-X



應變控制實例

  • 試驗機：UH-F1000 kNX
  • 試驗片：平板 (寬50 mm、厚10 mm)
  • 試驗速度：0.007%/sec

規格要求：實現針對設定速度的±20%之高精度控制。

test_app_img04



ISO6892 (2016) 應變控制 (Method A)

test_app_img05

ISO6892 (2016) 所指的應變控制

應變控制實施範圍 規定
※以相當於預想降伏強度一半的應力至上降伏應力，或者耐力測定為止的區間。 根據延伸計進行應變控制
0.007%/sec ±20%
0.025%/sec ±20%
(如無特別的約定事項，以上的速度為建議值)
