使用 Shimadzu Autograph 系列進行輪胎簾布強度測試及特性比較

比較紡織材料的強度特性時，由於樣品配置複雜且不一致，常見方法是增加測試次數，評估所得強度的平均值。因此，此處我們也是進行多次的批次測試，分析輪胎簾布 (尼龍材料) 的強度。
Autograph 系列的系統強化了數據再處理的功能，常用的負荷伸長圖比較，難以區分特性的細微差異，直方圖處理則有助於在數據分析時立即掌握特性。以下舉例說明 Shimadzu Autograph* 的直方圖處理。

量測設備
(1) Shimadzu Autograph
(2) 100-kgf 荷重元
(3) 100-kgf 氣動絞盤式紗線夾具

測試條件
(1) 測試速度：200 mm/min
(2) 標距：200 mm
(3) 荷重滿載：50 kgf
(4) 批次數：2
(5) 測試次數：每批 20 次

測試結果

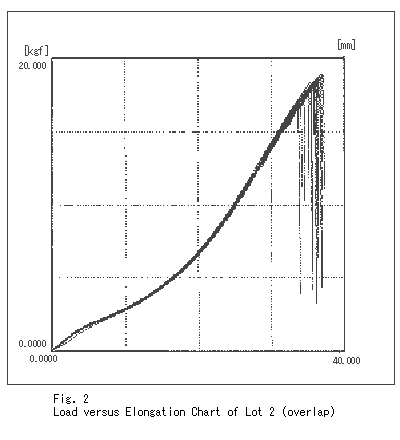

圖 1、圖 2 顯示批次 1 和批次 2 (每批 20 個樣品) 的擴充及覆寫負荷伸長圖。圖 3、圖 4 以直方圖形式顯示負荷與伸長量的對應數據。圖 1、圖 2 的圖形相互重疊，因此難以區分每批次的數據分佈特徵。但是應用直方圖處理數據後，這些特徵就變得較為明顯。
