Nexera Mikros - 特色

微流量液相層析質譜儀系統

收藏

使用 Micro 微流量提高檢測極限

高靈敏度生物分析

對於許多維生素 D 代謝物，像是 1,25 (OH)2 di-hydroxyvitamin D 和 24,25 (OH)2 di-hydroxyvitamin D，靈敏度仍然是一大挑戰，因為缺乏容易電離的官能基，並且含量低。如下所示，與 semi-micro 微流量分析相比，上述維生素 D 分析物標準溶液的 micro 微流量 LC/MS/MS 分析讓 S/N 提高了三至五倍。

Analysis for the Bioanalysis

相較於 semi-micro 微流量系統，micro微流量 LC/MS/MS 可提供更高的靈敏度，讓 Verapamil 的 S/N 增加了五倍，Nor-Verapamil 的 S/N 增加四倍。

Analysis for the Bioanalysis







單株抗體生物分析
- Nexera™ Mikros 和 nSMOL™ 抗體 BA 樣品組 –

nSMOL (奈米表面和分子定向限制蛋白水解) 是一種開創性的專利，能夠使用胰蛋白酶固定的奈米微粒對抗體的 Fab 區進行選擇性蛋白水解。Fab 衍生肽通過高靈敏度質譜儀上的 MRM進行量測。Nexera Mikros 系統的訊號強度比傳統流速高 12 倍，相應的檢測下限為 0.025 μg/mL，且線性良好。Nexera Mikros 系統非常適合 LCMS 對胜肽進行低濃度定量。

以下是血漿中抗體藥物的分析範例。使用 nSMOL Antibody BA 試劑組對添加了曲妥珠單抗 (Trastuzumab) 的血漿進行了前處理。
在分析源自曲妥珠單抗的特徵胜肽時，Nexera Mikros 提供了 0.00763 - 62.5 μg/mL 的線性範圍、良好的線性，R2 > 0.99，以及 101.0% (平均值) 的準確度。





下表總結了分析這種曲妥珠單抗衍生肽的 Intra-day 再現性。
結果顯示出極好的再現性，準確度和精密度在 LLOQ 下均在 20% 以內，甚至在其他濃度下也都在 15% 以內。

濃度設定
（µg/mL）		 QC set1 ＊2 QC set2＊2
準確度 再現性 準確度 再現性
0.00763 97.1% 5.69% 100% 11.3%
0.0229 102% 6.68% 101% 2.84%
5.86 106% 2.67% 99.4%  3.12%
50.0 94% 6.36% 91.7% 7.23%

QC 樣品的 Intra-day 再現性評估結果


*1：曲線以對數比例繪製。
*2：QC 第 1 組和第 2 組在 2 天內進行分析，每組濃度分析五次。

無與倫比耐用性的 Micro 微流量

既有 HPLC 的堅固性和可靠度的又同時實現 micro 微流量的優勢

Nexera Mikros 系統具有 改進耐用性的低流量 HPLC 系統。空白血漿經過蛋白質沉澱、稀釋 (3x) 並連續進樣 1,500 次。在連續進樣期間，每 50 次空白血漿進樣一次 QC 樣品 (40 ppt 去甲替林)。QC 樣品的分析峰面積和滯留時間繪製如下。具有 RSD 4.38% 的面積重複性和 RSD 0.25% 的滯留時間穩定性，證明了操作的極其穩定，高通量複雜基質分析中不會失去常見的峰形。

* 在特定的應用條件下獲得的結果。

Area Repeatability of QC Samples

Retention Time Reproducibility of QC Samples

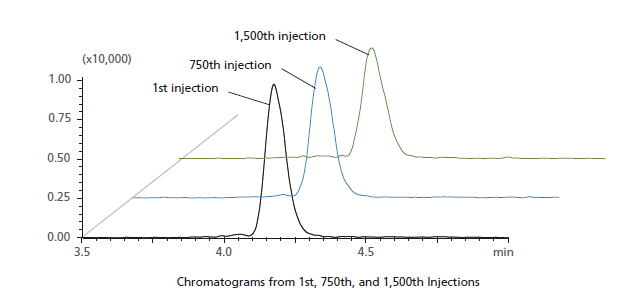

Chromatograms from 1st, 750th, and 1,500th Injections

簡單、熟悉的操作

堅固且容易使用的 Micro 微流量 ESI 游離源

Micro-ESI™ 游離源

Shimadzu 的 Micro-ESI LCMS 設計宗旨在實現最佳靈敏度和易用性。X-Y 可調載物台和觀察相機允許輕鬆調整 ESI 霧化針。烘箱安裝在 LCMS 上，以盡量減少管柱出口和 ESI 霧化針之間的體積。
Micro-ESI 霧化針具有針對 micro 微流量分析的最佳化 ESI 噴霧角度，可適用於三重四極桿質譜和四極桿飛行時間質譜。



CTO-Mikros™ + UF-Link™：簡單、可靠的管柱安裝

CTO-Mikros 管柱烘箱安裝在 Micro-ESI 游離源上。穩定的管柱溫度對滯留時間再現性非常關鍵，可使用長度 150 mm 的管柱。為了保持游離源的最佳化，CTO-Mikros 具有創新的卡入式管柱鎖定系統 UF-Link。
當使用 micro 微流量時，即使是最小的 dead volume 也會導致擴散，並損失分析峰形和靈敏度。Shimadzu 的 UF-Link 讓使用者正確安裝 micro 微流量管柱，而不會影響 ESI 霧化針位置。可靠密封的加壓器讓管柱鎖定在烘箱中，沒有任何 dead volume 與 ESI 霧化針連接。可以使用任何帶標準接頭的最長 150 mm 的管柱。

連接程序

Attach the adapter to the column
將轉接器連接到管柱，
加壓器上的標準螺紋與各種管柱相容。


Place the column in the UF-Link mechanism inside the oven.
將管柱放入烘箱內的 UF-Link 裝置中。


Complete the connection by swinging over the lever.
撥回控制桿完成連接。


LC-Mikros™：創新的 micro 微流幫浦設計

LC-Mikros

Shimadzu LC 幫浦具有長壽命和高性能的特點，是產業的標準。LC-Mikros 溶劑輸送幫浦用全新的直接驅動設計，可提供 1 至 500 μL/min 的微至 semi-micro 微流量。80 MPa (11,600 psi) 的 UHPLC 系統耐壓，適用於所有類型的管柱。
LC-Mikros 幫浦設計用於微流梯度溶析，即使是低百分比。在下面的範例中，使用 1% 到 90% 的移動相組成說明梯度穩定性的出色表現。LC-Mikros 有穩定的滯留時間，這對層析分析人員非常關鍵。

  •   平均
    滯留時間    		 標準差 RSD
    Gly-Tyr 5.31 0.009 0.16%
    Val-Tyr-Val 7.97 0.006 0.07%
    血管收縮素 II 9.32 0.015 0.16%
    白胺腦素 9.71 0.011 0.11%
    甲硫腦素 10.5 0.012 0.11%

  • 流量: 5 µL/min
    管柱: Shim-pack MC C18 (0.3 mmID×150 mm)
    *於特定條件下獲得。

時間 (min) 1 11 11.1 13 13.1 25
濃度 B 1% 40% 90% 90% 1% 1%

SIL-40C XR：小容量直接進樣式自動進樣器

SIL-40C

SIL-40C XR 自動進樣器為您提供卓越的準確度和再現性以及極低的殘留。其進樣量範圍為 0.1 至 50 μL，您的寶貴樣品從不會因為 SIL-40C XR 的全進樣方法而浪費。
即使您必須使用低進樣量 (小於 1 μL)，也有高準確度的結果。在窄管柱 micro 微流量情況下，最佳進樣量也會降低。增加進樣量很困難，尤其是當您使用具有高溶析能力的溶劑時。在這種情況下，必須進行樣品稀釋以削弱樣品溶劑。SIL-40C XR 的高精確度微量進樣能力讓您無需稀釋，即可使用高有機溶劑含量的樣品。
新開發的「programmable loop cut-off mechanism」盡量減少了系統體積和梯度延遲，一旦針頭中的樣品排空，它就會使用高壓閥自動將樣品定量環從流路中轉移。這對於 micro 微流量分析縮短時間極其重要。

injection Volume
