HMV-G Series 顯微維氏硬度計
卓越的自動讀取功能 (G31 系列)
在 Vickers 硬度測量中，必須測量壓痕的對角線長度。透過適用於 HMV-G 系列的 PC 軟體，可由數位攝影機擷取影像，並自動測量壓痕的對角線長度。這可去除人類錯誤並導致更穩定的結果。
易用軟體 (G31 系列)
操作的主要順序以容易視覺化方式排列，讓任何人都可輕易使用系統。
*1 需要電動轉盤 |
Word 報告功能
會以 Word 格式自動建立試驗結果報告。預先建立範本 (.dotx 格式)，可用原本版面配置自動建立報告。
* 需要 Microsoft Word 2016 或較新版本以改變版面配置。
* 即使 PC 上沒有安裝 Word，也可以轉換到 PDF 檔案。
改進試驗結果資料的可靠性
最好從伺服器 PC 上管理資料
- 結果會自動儲存
- 也可以儲存到網路上的 PC。
最好管理誰進行試驗是否任意改變來自手動測量的結果？
- 儲存實驗的名稱
- 密碼限制手動測量
針對每個鏡頭的影像品質調整功能
若每個鏡頭的攝影機影像亮度和其他視覺品質改變，可以分開儲存影像品質調整 (例如亮度和對比)。
例行檢驗圖
透過選取每日結果就可建立資料圖。
Automated Testing with the Electric Stage (FA Series)
邊緣偵測和自動邊緣圖樣建立功能
軟體自動偵測樣品邊緣，然後自動建立平行圖樣、區域圖樣或垂直/鋸齒圖樣。
對於圓形樣品，可建立自動計算中心座標的圓形圖樣，而使用者配置試驗位置的角度/半徑。
自動試驗圖樣建立功能
圖樣試驗
會自動設定試驗位置圖樣。有 10 種可配置圖樣 (也可以設定使用者指定的位置)。
應用範例
試驗汽車齒輪
系統可偵測齒輪邊緣，並測量齒輪內的硬度。此外，可為每個試驗位置改變試驗力量。
測量硬化深度
(JIS G 0559 and ISO 3754)
可決定硬化深度以檢查淬火幅度。
Testing Automobile Gears
Measuring the Depth of Hardening
平台檢視功能

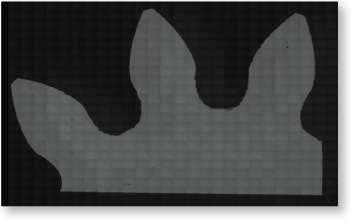

可透過拍攝指定範圍然後合併影像，檢視大樣品的整體影像。在視窗內按兩下，將 XY 平台移到該位置。
電動測微器 (可選配取得)
可透過更換 HMV-G31 手動平台上的測微器頭，使用電動 XY 平台功能。可安裝在現有的 HMV-G21/HMV-G31 系統內。
* 僅限 XY 方向。並無 Z 軸方向的電動測微器。
規格
| Suitable Hardness Tester and XY Stage |
测量硬化 (Surface area: 100 x 100 mm) |
|---|---|
| Drive Method | Stepping motor drive; open loop control |
| Stroke | ±12.5 mm (0 to 25 mm) for both the X axis and Y axis |
| Movement Speed | 2 mm/s max. |
| Positioning Accuracy | 0.02 mm / 10 mm |
| Backlash during Round Trip Turnback |
0.003 mm max. |
| Movement Resolution | 0.001 mm |
| Power Supply | Single-phase 100 VAC 100 VA (50 Hz/60 Hz)
*Prepare a grounded outlet. (D type ground, with a ground resistance of 100 Ω max.) |
| Personal Computer | As per the recommended PC specifications for the HMV-G. OS Windows® 10 (64 bit edition) CPU (recommended) Intel® Core™ i5-6500 or faster (Windows® 10) One USB 2.0 port (full speed) is used. (In addition, the tester unit uses two ports.) |
Select the System to Suit the Situation
HMV-G31 Series
標準化自動長度測量功能，使用內建在新型 G 框架內的數位攝影機
G 框架
無轉角的優雅框架，均勻分散負載以提供穩定性，並在深度方向延伸，以擴展工作空間並改進操作性。此外，由於框架的中央部分開放，現在可以原樣測量長狹窄樣品。
多重轉盤 (D 型)
可連接兩種壓痕器和四種鏡頭。
使用者指定的試驗力量設定
使用電磁控制，可使用從 9.807 mN (HV0.001) 到 19.61 N (HV2) 的使用者指定測試力量進行測試。(最小增幅為 9.807 mN)
試驗條件輔助功能
此功能可從預期硬度選取最佳鏡頭，或者從預期壓痕深度和硬度決定最佳試驗力量。
斷裂韌性測量
壓痕器做出壓痕時，系統可測量裂紋長度，以測量易脆材料的斷裂韌性。
測量模式設定
使用者可選擇標準試驗，在每次試驗之後讀取壓痕，或者連續試驗，在一些試驗循環之後進行讀取。
智慧軟體
軟體從預期硬度和預期壓痕深度，自動設定最佳壓痕試驗力量。還有，軟體從預期硬度，自動設定最佳鏡頭放大倍率。
自動高速讀取
可在 0.3 秒內讀取一份樣品。(僅限黑白攝影機)
具有內建數位攝影機的小型設計
數位攝影機為內建，因此設計小巧。
自動鏡頭切換 (T 型)
進行自動讀取後，會自動切換鏡頭以配合壓痕的大小。
讀取刻劃表面
軟體不僅可讀取具有鏡面拋光的樣品，也可以讀取以蝕刻刻劃的樣品
例行檢驗圖
T每個批次的平均硬度會顯示在一張圖內，讓使用者可檢查硬度變化。
彩色攝影機型號
提供具有彩色攝影機的型號。
與通用 PC 的 USB 通訊
以兩條 USB 線連接到 PC。(不包括具有電動平台的型號)
電動測微器 (可選配取得)
購買 HMV-G31/HMV-G21 後，若後續加入電動測微器選項，可使用簡化的電動 XY 平台功能。
表面處理和蝕刻領域
- 受訓使用者的人數不足，而資料會隨分析者而有顯著差異。
- 先導框架和機械零件表面上有刮痕，因此難以測量壓痕長度。
- 應實行統計控制，以評估品質穩定性，但人手不足。
- 目標為測量多種樣品，即使具有不同硬度等級。
太陽能電池領域
- 目標為評估金屬箔的硬度，例如用於太陽能電池配線的箔，但由於試驗力量太大而無法測量箔。
- 目標為不僅評估顯微 Vickers 硬度，也評估 Knoop 硬度和其他硬度類型，但難以切換壓痕器。
- 目標為評估品質介於硬到軟之間的多種材料。不過由於試驗力量不適當而難以進行，且鏡頭放大倍率可能不適合壓痕。
HMV-G31-FA
使用電動 XYZ 平台和特殊軟體進行高效率、全自動測量
平台檢視器
搜尋平台，並重疊影像資料以建立整體影像。還有，可從取得的整體影像，將平台移到測量位置。
自動樣品形狀辨識
系統辨識樣品形狀，並使用此資訊設定試驗位置。ation.
通用試驗圖樣設定gs
試驗位置的座標會使用 Excel 資料設定。因此可在 PC 上建立程式，而不需要安裝特殊軟體。觀察實際樣品時，可輕易進行角度調整液配合樣品方位。
機械業領域
- 目標為評估具有複雜形狀零件的硬度分佈，例如汽車、飛機和液壓設備中使用的齒輪，但難以決定測量位置。
- 目標為測量高溫處理導致的硬化深度，但難以進行測量點定位和測量。
- 有許多試驗點，且難以測量。
HMV-G30
開啟電源並立即開始測量。在教育領域中很活躍。
簡單試驗模式
可選擇簡單試驗模式，透過設定試驗力量和滯留時間，立即開始試驗。
LCD 資料圖
資料會顯示在圖內，並可輕易重新選取或重新測量資料。
LCD 觸控面板
簡單視窗配置容易使用。除了試驗條件設定以外，會顯示統計圖以總結結果。
直接 USB 傳輸
直接將 USB 隨身碟連接到儀器，以自動將資料儲存為 CSV 格式。
睡眠模式
儀器未使用時會啟動睡眠模式，節省電力。
運輸設備領域
- 目標為測量凸輪軸和其他長樣品的硬度，但由於儀器無法容納樣品而無法進行試驗。
- 使用者希望避免在現場使用 PC。
- 第一次測量樣品時有問題，因為用於測量的壓痕力量及放大倍率未知。
選擇系統以適合情況
高解析度彩色攝影機類型
若需要目視檢查表面顏色，以便在開始試驗之前檢查樣品表面狀況，可將樣品放在硬度試驗機內，可檢查樣品表面，然後可直接對樣品進行試驗。
獨立型號 (HMV-G30)
已採用彩色觸控面板，讓使用者可輕易設定條件，測量壓痕長度，並顯示結果。不需要連接到 PC。
在標準試驗模式中，可在試驗之前設定樣品資訊、形狀校正、決定通過/未通過和其他詳細條件。此外，也支援斷裂韌性試驗。
使用數位測微器頭，G30 系列可進行硬化深度圖測量。
系統配備試驗條件輔助功能，可從預期硬度決定最佳鏡頭或最佳試驗力量。
