全新軟體

TRAPEZIUMX-V 材料測試操作軟體

Windows 10 相容的 TRAPEZIUMX-V 具有任何人都可輕易上手的功能特性，例如數據搜索功能、通過可視化精靈進行條件設置以及可直接從啟動畫面的快速條件清單中直接選擇測試條件。您可以從簡單的測試控制到具有複雜模式的控制項目輕鬆創建各種測試條件。

確保強化材料的高準確度測量

針對運輸設備減輕重量之目的，而強化試驗材料時，需要較高準確度的試驗控制。AGX-V2 高反應即時自動調諧功能，搭配外部抗雜訊 AEH-3HR 自動延伸計，可依據 ISO 6892 金屬材料試驗標準，有效進行應變率試驗。此外，對於依據兩組試驗結果計算特性數值的老化試驗，TRAPEZIUMX-V 軟體內建的功能，可減少手動進行的計算數量。

AEH-3HR 高準確度自動延伸計

這款相容於 ISO 9513 Class 1 的延伸計，可在完整試驗範圍測量延長，涵蓋測量彈性模數到斷裂延長。結合 AGX-V2 系列機器時，這款高解析度延伸計相容於 ISO 6892 應變控制要求。

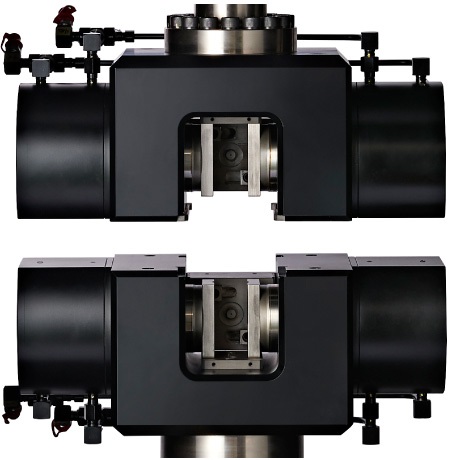

HFG 液壓平面夾具
(100 kN, 300 kN, 600 kN)

這些液壓平面夾具，提供高剛性和穩定夾持力量。可從智慧控制器打開或關閉夾具，以及改變夾持力量。其配備樣品連接導引，此外也採用特殊設計的液壓力量動力來源，可透過間歇操作節省能量。

MWG 手動無位移楔形夾具

利用這些手動夾具，轉動把手以抓握樣品。這些是受歡迎、具成本效益的夾具。透過更換夾持齒，不僅可容納平板狀材料，也可以試驗棒狀物。

DT 差動變壓器延伸計

款延伸計用於金屬、硬塑膠和延長相對較小的其他樣品之應變測量。搭配 AGX-V2 系列時，相容於電動校正，可提升使用者易用性。

高溫試驗裝置

這個爐用於耐熱合金和陶瓷的高溫試驗。搭配特殊延伸計時，相容於應變測量和應變控制。有多種裝置可供選取，包括提高試驗循環時間的雙工裝置、能夠高速加熱的 IR 燈爐，以及溫度範圍高達 1500 °C 的裝置。

低溫試驗裝置

對於易脆性試驗，可建立用液態氮實行彎曲試驗的低溫浸沒槽，以及用於超低溫環境的恆冷箱。可在 -196 °C 下進行試驗。

* 上述部分儀器需要特殊選配零件，以連接到試驗機。請聯絡島津人員。

提升低至中負載量試驗的效率

試驗會受到溫濕度影響的材料時，必須控制溫度和濕度條件。島津提供多種大氣控制試驗機，包括冷卻器和氣體注入類型，以達成這些目標。此外，AGX-V2 的高速返回功能，可縮短長行程試驗期間的待機時間，縮短試驗循環時間。結合開關操作的夾具和自動延伸計，可進一步縮短循環時間。

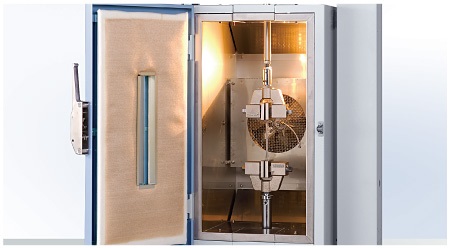

大氣試驗裝置

儀器可用於在非正常環境中進行的拉伸、壓縮和彎曲試驗，包括從低溫到高溫環境的種種環境。

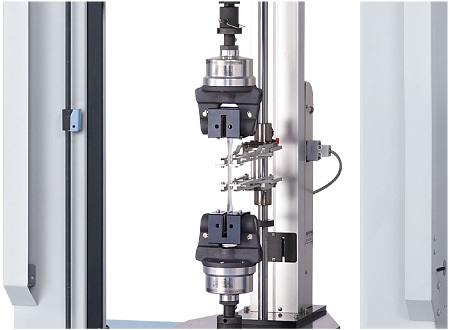

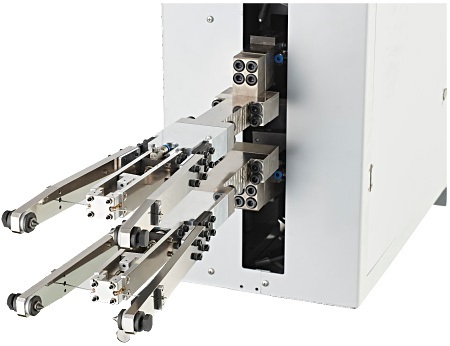

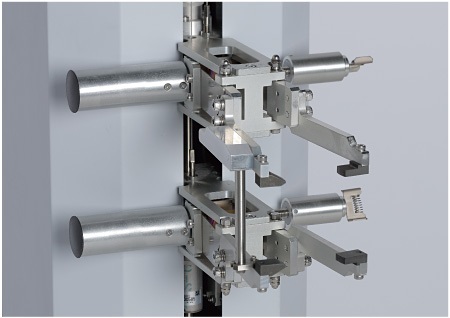

SIE 自動延伸計 SIE-560A/560SA

此延伸計配備多項自動功能。可自動偵測夾持位置，並將延長測量臂移到夾具之間的點。試驗結束時可自動從樣品鬆開，並返回預設位置，因此連接樣品後，操作者可將所有操作託付給以半自動方式運行的試驗機。其他裝置也包括一款高準確度類型，具有 ±1 μm 的測量準確度。

PFG 氣動平面夾具

使用這些夾具時，可選擇夾持樣品後，自動開始試驗的腳踏開關和連鎖空氣夾頭裝置。即使夾持試驗期間夾持部分改變厚度的軟性樣品時，夾具也可維持穩定力量。

SG 系列應變片類型延伸計

此裝置廣泛用來做為手動延伸計。取決於需求，有多種類型可用，包括符合 ISO、JIS、ASTM 以及其他標準等級、標距，和高溫條件下試驗。

TRViewX 影像類型非接觸式延伸計

這是一款高準確度非接觸式延伸計，可從擷取影像測量樣品應變。可容納從一般材料，到接觸式延伸計無法直接連接的薄膜。

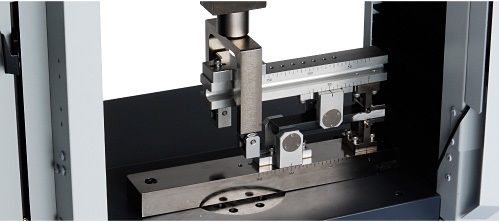

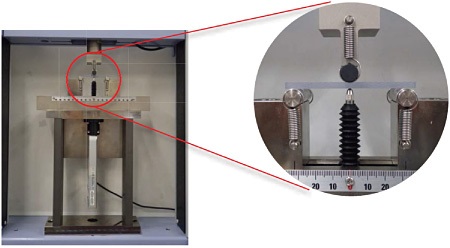

彎曲撓度計

這款用於彎曲試驗的撓度劑，符合 ISO 178 和 JIS K7171。位移計會抵壓住樣品的下方表面。接著以高準確度，測量試驗期間樣品上的壓痕深度。
此量規配備一個機構，可以取消用於按壓位移計的力量，令其不會影響試驗力量測量。

* 上述部分儀器需要特殊選配零件，以連接到試驗機。請聯絡島津代表。

改善設計、開發和分析負載量

高精確度模擬需要驗證與確認 (V & V)，且進行試驗以加載實際產品。自動調諧功能可用高精確度維持試驗力量，類比輸入功能可用於最多 20 個頻道，且網路攝影機功能可有效進行這些試驗。您也可以選擇特殊試驗治具，以改善模擬的準確度。

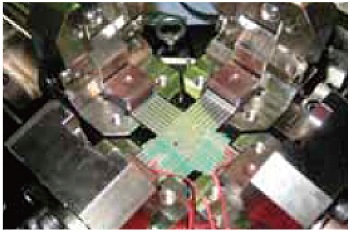

雙軸拉伸試驗

可依據 ISO 16842，針對樣品進行雙軸拉伸試驗。可透過更換零件改變拉伸比。

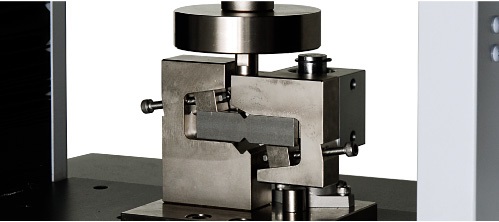

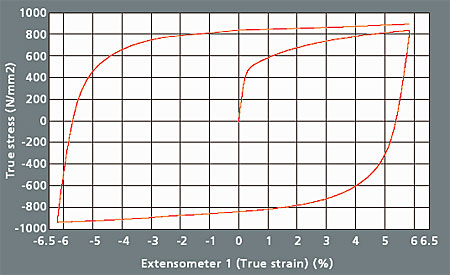

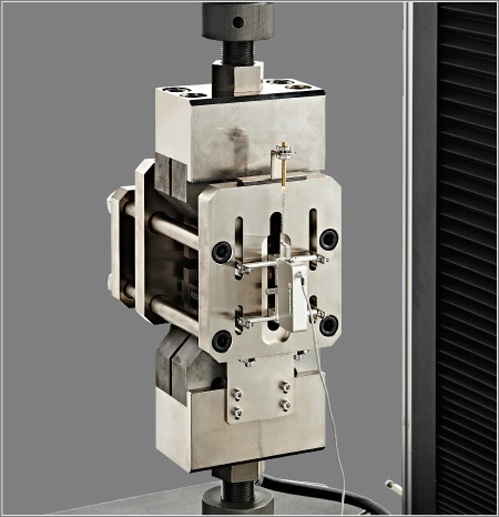

平面內反向試驗
(測量 Bauschinger 效應)

會在縱向拉伸板狀材料。彈性變形後，會反轉負載方向，並在縱向壓縮。系統可進行試驗，在以拉伸方向施加力量時，讓板狀材料不會屈曲皺摺。

Extensometer

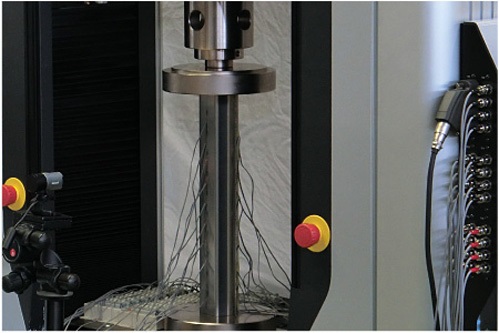

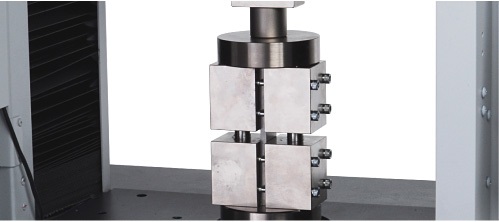

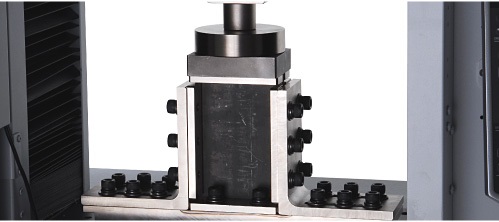

實際物體試驗

壓縮板和表面平板，可在負載施加到大零件和組成時進行試驗。實際物體試驗不僅可用於強度評估，也可以確認模擬結果。

Actual Objet Testing

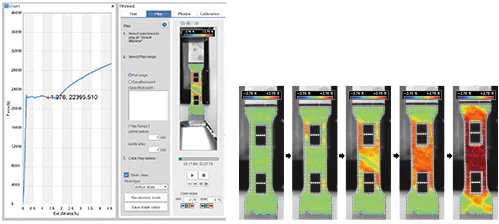

應力分佈測量

在物體變形前後比較應用於樣品表面的網格標記，使用戶能夠研究物體的變形量。將即時應力視圖軟體添加到 TRViewX 影像類型非接觸式延伸計中，可進行即時 2D 二維映射應力分佈。可無縫接軌 TRViewX 軟體操作使用。

real-time 2D mapping of the strain distribution

* 上述部分儀器需要特殊選配零件，以連接到試驗機。請聯絡島津代表。

新材料的應用

在包括複合材料的新材料開發領域中，需要獨特的試驗以評估不同類型材料之間的黏合強度，以及刮痕導致的強度降低。我們的系列裝置包括符合 ISO 和 JIS 及 ASTM 標準的項目，以及選配的儀器，例如軸校準儀器，也提供整套試驗系統。此外透過主機的超高速取樣功能，即使在高度易脆材料斷裂時試驗力量突然降低，也不會忽略此變化。

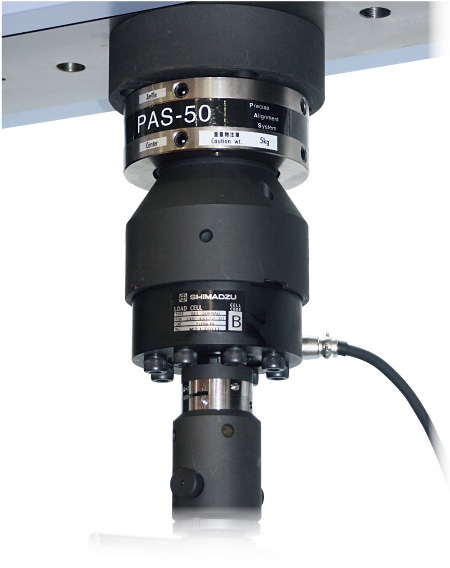

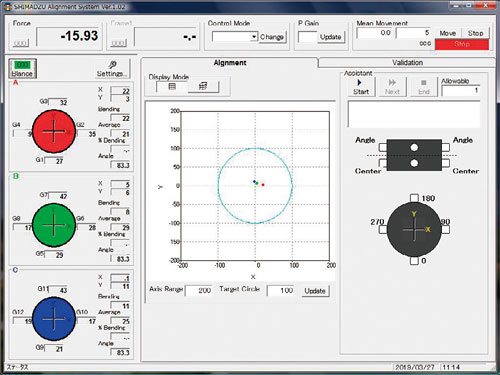

PASS 軸校準系統

此儀器使用隨附的應變計，從試驗軸策標準樣品的校準，然後進行調整以降低小偏差。可確保核心符合 ASTM E 1012 Class 8 或更高。
