SALD-DS5 - 特色

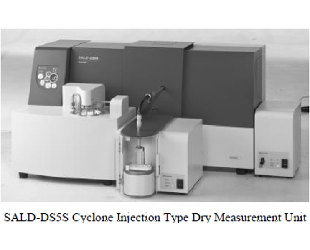

Cyclone Injection Type Dry Measurement Unit for SALD Series

優點

  • SALD-DS5 可搭配 SALD-2201 和 SALD-3101 使用。
  • 可考量樣品顆粒屬性和數量,選擇 3 種吸樣機制 (旋風式、一次注射型和手動注射型) 和 3 種注射噴嘴的組合。
  • 使用旋風式時,會從旋轉並朝上移動的小瓶抽吸樣品,從注射噴嘴注射,然後測量。抽吸和注射的雙分散過程,可在樣品包含許多凝集體時,進行具有高度重現性的測量。使用小瓶可防止樣品濺灑以及操作人員手上的髒污。
  • 使用一次注射型時,將樣品放入小漏斗是測量所需的唯一操作。此類型適合少量樣品。
  • 使用手動注射型時,可從燒杯或秤量紙直接抽吸樣品以進行測量。

系統配置

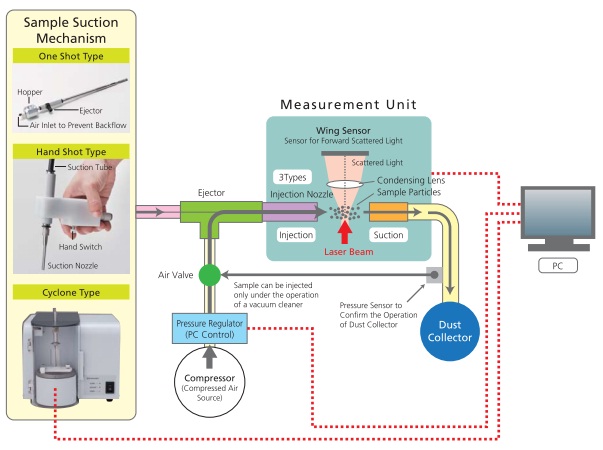

SALD-DS5 旋風式注射型乾式測量裝置的系統配置

樣品供應/注射/收集 會以壓縮機供應的壓縮空氣高速氣流,在噴射器的左側產生負壓。這個負壓會用於吸入從吸樣機制供應的樣品 (顆粒團塊),並從連接到噴射器右側的注射噴嘴注入蒸汽相。注射的樣品 (顆粒團塊) 會從注射噴嘴對側的管路吸入,並由集塵器收集。
安全連鎖裝置 若注射持續而集塵器沒有運轉,大量樣品會分散到測量裝置內側,並對鏡頭和感應器產生致命性的損壞。為了避免此問題,在連接至集塵器的管路上安裝一個壓力感應器。若集塵器沒有運轉,這個感應器會關閉壓縮機和噴射器之間的氣閥,以停止吸樣和注射。換句話說,樣品只會在集塵器運轉時注入測量裝置。
靜電措施 吸樣機制和噴射器之間的連接使用導電管路。這可抑制靜電產生,防止對電氣系統和樣品凝集造成問題。
光強度偵測 雷射光照射期間,樣品通過雷射光束時,每個個別顆粒將發射出繞射和散射光。翼式感應器可偵測這些重疊的光粒子。
翼式感應器偵測的光強度超出固定程度時,會認定顆粒已開始通過雷射光束。從這個時間點開始,感應器會在固定時間內,儲存來自繞射和散射光的光強度分佈資料。得到的資料接著會用於計算粒徑分佈。
注意:請勿使用乾式測量裝置對可燃、易燃或有毒性,且吸入集塵器時可能造成危害的粉末材質,進行乾式測量。

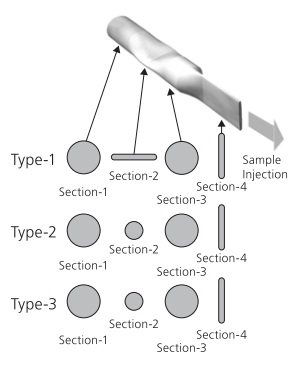

可選取 3 類注射噴嘴

  • 包括樣品的壓縮空氣流過注射噴嘴時,截面的形狀、面積和方向會改變,以取得氣流體積、壓力和方向的大幅改變。因此凝集體會強力分散到空氣中。
  • 可依據樣品屬性,從 3 類注射噴嘴選擇注射噴嘴以取得最佳分散。
  • 在液體中輕易黏合的磁性顆粒,可使用第 1 型注射噴嘴強力分散到空氣中。因此可取得準確測量結果。
    (在濕式測量中可能無法達到良好結果,因為磁性顆粒很容易在液體中凝集。)
  • 使用旋風式時,抽吸和注射的雙分散過程,可進行具有高度重現性的測量。

* 外觀和規格內容如有更動,恕不另行通知。
