4830 Controller - 特色
Servopulser Control Unit
4830 控制器特色
- 波形產生具有卓越再現性
全數位控制配備控制參數自動調諧和波形變形修正功能*1，可達到真實的負載波形再現性。 - 最多在 4 個單元上同時試驗
控制器同時連接可同時控制最多四台試驗機 (致動器)。控制器也配備相位修正功能，可將回饋訊號之間的相位差控制到固定程度。 - 具有「間隙」試樣上的試驗力量控制
即使對於具有「間隙」(未施加試驗力量處) 的試樣，也可使用試驗力量達到穩定高峰數值控制。 - 世界級的基本效能
24 位元高解析度 A/D 轉換器和偵測器輸出線性化功能，可在標準系統上，到指定數值的 ±0.5% 準確度。*2 - 操作簡單
圖形使用者介面 (GUI) 使用彩色 LCD 螢幕和觸控面板，而專屬功能按鍵可快速互動進行操作。這表示即使首次使用者，也可以在短時間內輕易進行操作。 - 波形顯示功能
標準安裝的試驗波形顯示功能，可即時顯示時間圖形和 X-Y 圖形，並在圖形上顯示數值的數位讀數。 - USB 介面
經由 USB 介面連接到 PC，可大幅增強控制器功能。(專屬軟體為選配。)
*1 適用於 4830 系列的選配 Windows 軟體
*2 提供做為 E 型、U 型和 L 型負載框架及力量模擬器的標準配備
畫面範例
- 設定條件
可經由觸控面板互動設定試驗條件，即使首次使用者也能輕易進行設定。
- 執行試驗
試驗執行期間，會以數值指示執行進行，且會顯示波形。
Numerical value display
Time graph
X-Y graph
Peak graph
* 外觀和規格如有更改，恕不另行通知。

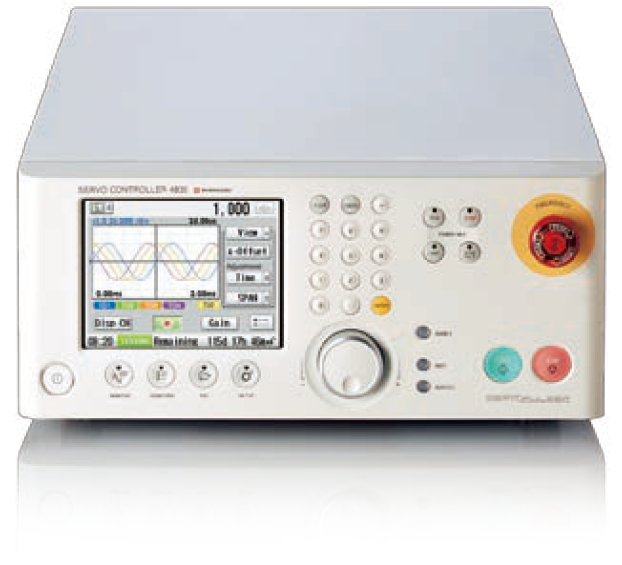

適用於動態和疲勞試驗系統的控制器 伺服控制器 4830
大幅改進對於涵蓋材料到實際樣品
的樣品耐用性和動態強度之評估準確度
此控制器專門設計用於依據島津多年來提供動態及疲勞試驗系統的經驗，且依據眾多顧客回饋打造的動態試驗機。具備高效能和卓越使用者易用操作性。配備 24 位元高解析度類比數位轉換器，並透過全數位控制達成卓越負載波形再現性，可滿足多種動態試驗要求。
連線至全系列島津動態和疲倦試驗機，以及非島津液壓試驗機
註：不包括 HITS 系列和 USF-2000 型號。
控制器可連接到 Servopulser 系列電液、電磁力和氣動試驗系統，推桿裝置系統 (致動器)，和其他多種試驗機。
也可以用於更新舊型島津系統，或非島津液壓試驗機的控制器。
非常容易操作
可以使用觸控面板或滾輪指定試驗參數。試驗期間可以隨時改變試驗參數設定，例如試驗力量和位移。
加載參數設定
波形顯示功能
滾輪
自動調諧和自動增益控制
功能確保加載波形精確輸入
自動調諧功能依據實際試驗狀態和樣品材料，自動決定控制試驗的最佳參數。自動增益功能會進行修正，讓加載循環的高峰數值與參數設定維持一致。這些功能一起協助確保精確加載波形。因此即使首次進行試驗的操作人員，也可透過設定參數和開始試驗，自動達成高準確度試驗。
偏移負載試驗
偏移負載試驗可在施加大幅試驗力量負載時，準確套用微量偏移負載。
緩慢開始/停止
可為試驗指定緩慢開始/停止時間設定。這可消除操作人員之間的差異，並協助確保高度再現試驗。
推動試驗功能
即使對於具有「間隙」(沒有施加試驗力量的位置) 的樣品，此功能也能以穩定方式控制高峰試驗力量數值。
波形變形修正功能
因為可修正加載機構專屬週期性應變，可依據目標波形，取消不想要的應變部分並準確控制負載。
寬廣應用性
可操作最多四個試驗機以同時試驗。可顯示 X-T、X-Y、高峰圖和多種其他波形。透過經由 USB 線連接至電腦，可指定多種試驗設定與精細資料擷取設定。
多重試驗
可使用一台電腦，使用不同的試驗參數，同時進行最多四項不同試驗。例如，可並行進行四項耐用性試驗，以擷取高峰數值和循環資料。
同步試驗
可透過同步控制器連接，同步最多四個試驗機的控制和測量。也可以為每個致動器隨意設定相位。
更新其他控制器到最新型號，可改善控制效能並使用最新軟體。
